問題
出典：「令和３年度第一種電気主任技術者一次試験 理論科目 B問題 問６」

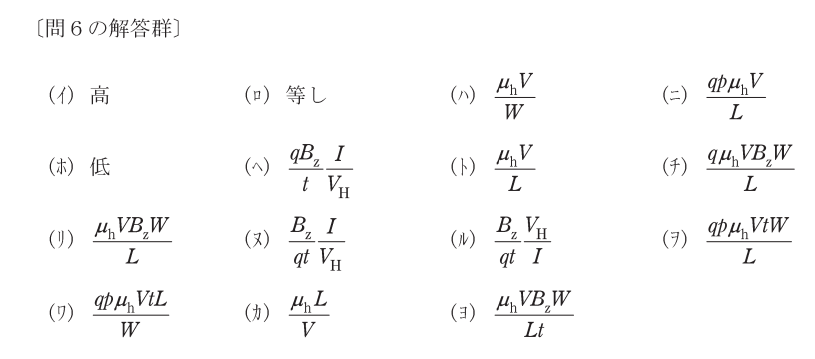

次の文章は，ホール効果測定に関する記述である。文中の に当てはまる最も適切なものを解答群の中から選べ。

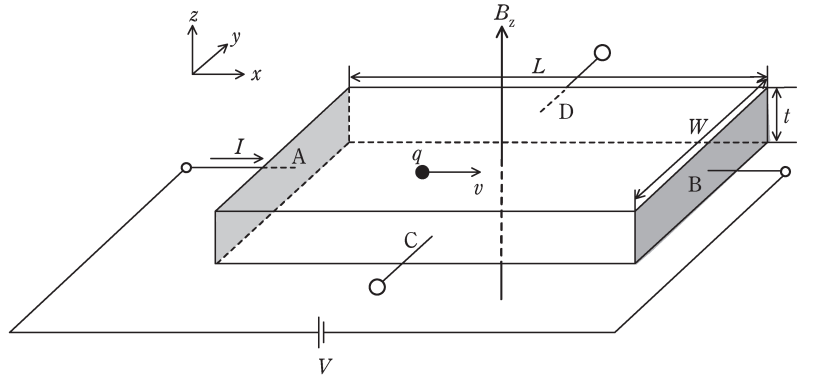

図のように，板状の半導体（長さ L ，幅 W，厚さ t）の A 面とB 面の間に電圧 V(＞0)を印加する。半導体中のキャリヤが電界から力を受けて一定速度 v運動している状況を考える。キャリヤが正の電荷量 qを持つ正孔の場合，正孔の濃度を p，移動度を μhと仮定すると，運動の方向は x軸の正方向となり， v= （１）と表されることから，回路を流れる電流 I は， I= （２）と表される。
この半導体に，図の z 軸の正方向に磁束密度 Bz(＞0)の磁界を印加すると，正孔がローレンツ力を受けることで， C面の電位が D面に対して （３）くなる。この電位差をホール電圧 VHと定義する。定常状態では， VHによる電界から受ける力と，ローレンツ力が釣り合うことから， VH= （４）と表される。以上の関係を用いると， VHと Iを実測することにより μhと pが得られ， p= （５）と算出される。
解答
（１） (ﾄ) $$\frac{μ_hV}{L}$$
（２） (ｦ) $$\frac{qpμ_hVtW}{L}$$
（３） (ｲ) $$高$$
（４） (ﾘ) $$\frac{μ_hVB_zL}{W}$$
（５） (ﾇ) $$\frac{B_z}{qt}\frac{I}{V_h}$$
